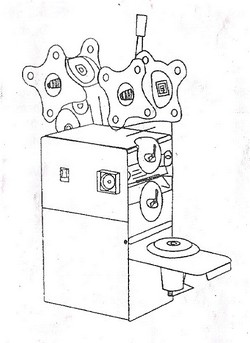

Инструкция по эксплуатации ручных запайщиков лотков и стаканов DY-95

Ручные запайщики лотков и стаканов серии DY-95 конструктивно совершенно идентичны и отличаются только конфигурацией запаечной матрицы. Инструкция применима ко всем модификациям ручных запайщиков лотков этой серии. Запайщики стаканов HL-95C так же имеют аналогичную конструкцию.

Инструкция

1. Температура
Нажмите с усилием, переверните кнопку температуры на 180-190°С, нагрев займет 5-10 минут. Когда нагрев закончится зеленый индикатор станет красным. Устройство готово к запайке.

2. Кнопка протяжки пленки Каждый раз при установке нового рулона пленки нажимайте кнопку протяжки пленки, пленка встанет на нужное место для запайки. Не трогайте кнопку, пока не будет установлен следующий рулон пленки.

3. Держатель стакана После нагрева запаечного элемента устройство готов к работе. Поставьте стакан в держатель, задвиньте держатель в устройство, опустите рычаг до упора и держите, пока не загорится индикатор. Внимание: температура должна быть выставлена в зависимости от толщины пленки и материала стакана, слишком высокая температура повредит пленку и стакан, на запаечной поверхности останутся остатки пленки, что в дальнейшем может привести к некачественной запайке.

4. Счетчик
Когда устройство закончит свою работу, нажмите на кнопку счетчик и результат сбросится.

5. Маленькая форма Для запайки стаканов меньшего диаметра поставьте маленькую форму в держатель для стакана.

2. Обслуживание

1. Перед началом работы убедитесь, что стакан чистый.

2. Старайтесь не допускать высокой температуры и длительное время запайки – это может привести к порче пленки и стакана.

3. Проверяйте и чистите запаечную поверхность перед каждым использованием.

4. Очищайте держатель для стаканов после каждого использования.

5. Все фаски и несущие детали держателя должны быть чистыми, все подшипники должны быть смазаны перед каждым использованием устройства.

6. Если устройство неисправно, отключите его от сети.

3. Запасные детали
Наименование Количество, шт
Маленькая форма 1
Стакан 1 Предохранитель 5А 2
Ключ 1 Крестовая отвертка 1

HL-95C
