Инструкция по эксплуатации BS-4525A.

Термоусадочный тоннель BS-4525A представляет собой автоматическую машину непрерывного действия с замкнутой системой циркуляции воздушного потока, проходным конвейером, имеющим плавную регулировку скорости. Циркуляция воздушного потока создается центробежным вентилятором. Нагрев осуществляется двумя электронагревательными элементами. Регулировка температуры производится при помощи высокоточного электронного контроллера. Термотоннели этого класса используются как для индивидуальной так и групповой упаковки.

Органы управления.

Все органы управления расположены на боковой стороне тоннеля.
С правой стороны располагается автоматический выключатель, через который осуществляется электропитание машины. Левее этого автомата сгруппированы органы управления конвейером, вентилятором и нагревательными элементами.

Расположение органов управления.

1) Ручка регулировки скорости конвейера.
2) Выключатель конвейера.
3) Контроллер регулировки температуры.
4) Выключатель нагревательных элементов.
5) Выключатель центробежного вентилятора.

Правила эксплуатации

Включение термоусадочного тоннеля производится в следующей последовательности.
1) Выключателем 2 включить конвейер и при помощи ручки 1 установить скорость движения ленты.
2)Включить центробежный вентилятор выключателем 5.
3)Выключателем 4 включить нагревательные элементы и на контроллере 3 установить необходимую температуру.
Рекомендуемый диапазон температур термоусадки находится в диапазоне от 160 до 200 градусов цельсия.

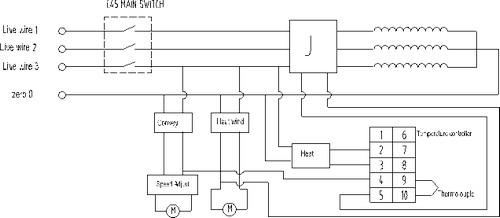

Электросхема термоусадочного тоннеля.
